Jaringan Transmisi dan Cable Joint: Monitoring di Tempat yang Paling Sulit Dijangkau

Ada dua jenis aset yang hampir tidak pernah dipantau kondisinya, bukan karena tidak penting, tapi karena secara fisik sulit: sambungan konduktor di tower transmisi dan joint kabel di bawah tanah. Keduanya kami tangani dengan pendekatan yang sama, sensor tanpa baterai dan gateway yang mandiri.

Jaringan transmisi dan distribusi udara

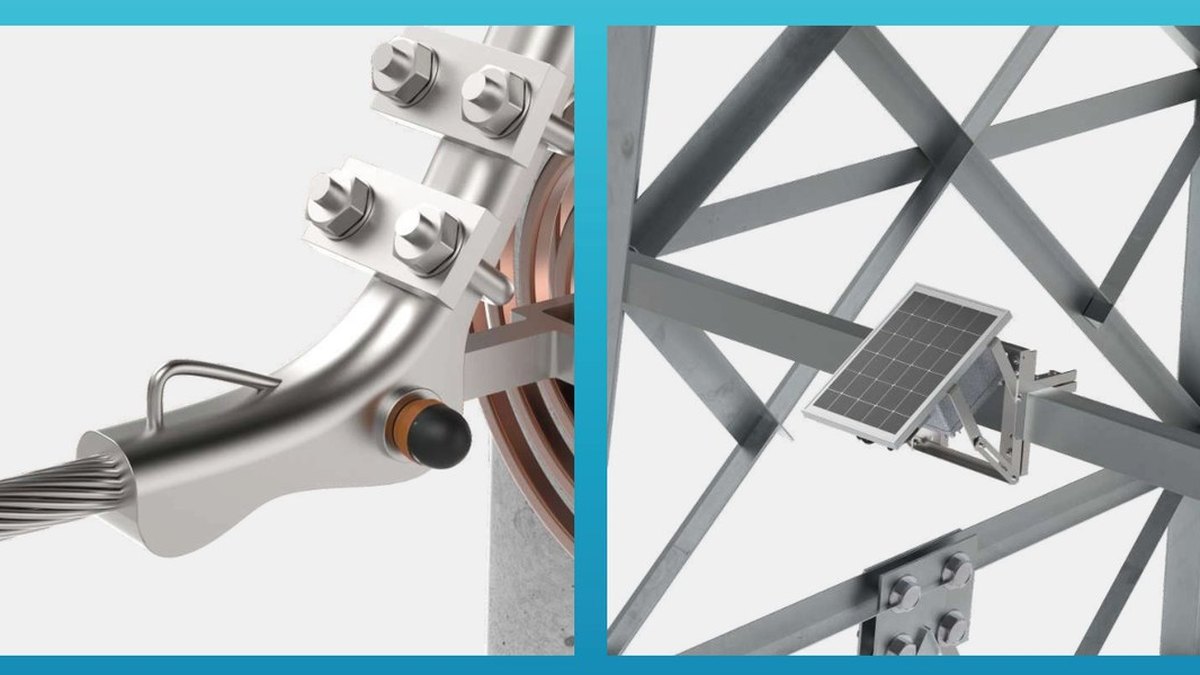

Thermal Cap Nut disekrup ke baut clamp sambungan konduktor. Bentuknya seperti mur tutup, sehingga tidak menambah beban mekanis dan tidak mengubah jarak isolasi. Energinya dipanen dari medan listrik konduktor, dan dia mengirim suhu sambungan secara kontinu.

Datanya ditangkap oleh PV IoT Gateway yang dipasang di tower: panel surya seukuran A4, super capacitor yang tahan 14 hari tanpa cahaya, upload 4G/LTE ke cloud. Tidak ada baterai yang harus diganti, tidak ada kabel daya yang harus ditarik.

Kami sudah melihat aplikasinya di clamp jumper, sambungan dead-end, dan titik-titik yang sebelumnya hanya dicek dengan thermography dari jauh setahun sekali.

Cable joint di manhole

Joint kabel MV di bawah tanah punya tiga musuh: panas di sambungan, partial discharge di isolasi, dan air yang masuk ke manhole.

• Cable PD Thermal Monitor dengan probe suhu di joint dan pengukuran PD lewat capacitive coupling. Dayanya dari CT di kabel, atau baterai 5 tahun untuk kabel yang arusnya kecil.
• AIOTKU Gateway versi manhole: CT-powered dengan baterai cadangan, sekaligus mengukur level air, mengumpulkan data sensor thermal wireless di sekitarnya, dan mengirim lewat 4G/LTE dengan antena yang diperpanjang sampai permukaan.

Yang Anda dapat

Peta seluruh joint dan tower yang dipantau, status tiap titik, dan alarm saat suhu naik, PD meningkat, atau manhole mulai terisi air. Kru lapangan berangkat ke lokasi yang benar, bukan patroli buta.

Mau lihat sendiri? Tim AIOTKU bisa datang survei ke site Anda, tentukan titik yang paling berisiko, dan pasang sensor trial tanpa mematikan listrik. Hubungi kami lewat WhatsApp di halaman Kontak, atau langsung ke Putra (Technical Solution) di 0895-3320-97608.
